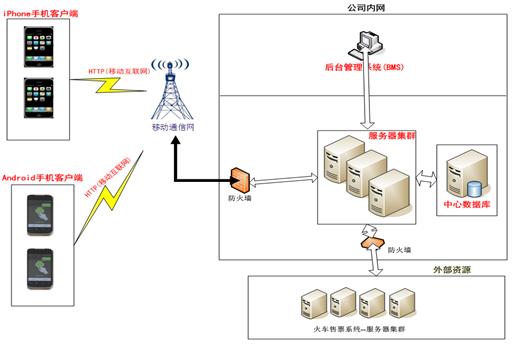

火车票移动售票系统是由手机客户端和后台管理系统组成，是现有火车售票业务系统向移动互联网的延伸。系统物理架构如下图：

如上图所示，该系统由“1个服务器端和3种客户端”4大部分组成：

“Android客户端 + iOS客户端+ 移动售票后台管理(BMS) + 移动售票服务器端”。

• Android手机客户端：运行在Android手机上，提供给人民大众使用。该系统方便用户实时查询火车票信息，并能实时更新、发布评论，让旅客看到最新的信息，提高了旅客的互动和使用感受。

• iPhone手机客户端：运行在iPhone手机上，提供给人民大众使用，功能同Android手机客户端相同。

• 后台管理系统(BMS)：属Web客户端程序，提供给售票公司内部维护/管理人员使用，可在PC电脑上通过浏览器访问。主要是对手机客户端的内容和数据进行后台管理和维护，并可通过数据的综合汇总分析来提供决策支持。

• 移动售票服务器：

a) 作为应用服务器为移动售票后台管理和所有手机客户端提供服务，并可通过应用集成接口与现有售票业务系统整合或对接。

b) 中国用户群巨大，尤其是春运高峰期，并发访问量可能达数千万、甚至上亿，故服务器端需部署由数十台高性能服务器组成的服务器集群，提供负载均衡和故障转移功能，避免访问拥塞或系统瘫痪。——建议，服务器集群的建设不需一次性建成，而是根据用户增长情况，并做好预测，分阶段建设服务器集群。

• “B/S+C/S”混合三层架构：

a) 后台管理系统和服务器端构成B/S架构，这时应用服务器也是Web服务器。

b) 手机客户端和服务器端构成C/S架构。
